直流电压表的接线方法，拿苏州迅鹏自主研发生产的SPA-96BDV系列直流电压表为例进行展示。SPA-96BDV直流电压表采用先进的微处理器进行智能控制。测量值既可本地直接显示，又可以通过485接口与微机相连，组成测控系统。仪表还带有可任意设定报警值的无源报警触点输出，也可选配模拟信号输出接口，方便与远程RTU相连。

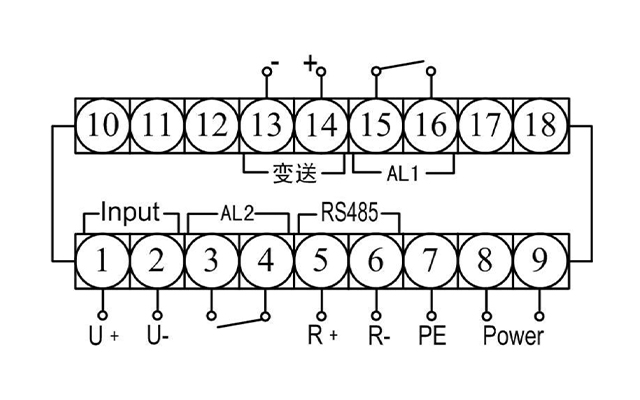

直流电压表产品端子图如下：

直流电压表接线示意图如下：

典型规格：测量显示电压，选配一路 RS485+一路变送输出+两组报警输出。

接线好后，如果要设置报警与通讯参数，首先长按set键进入一级菜单，再短按set键切换参数，ALE1是第一点报警设定值，ADE1是第一点报警方式，ALE2是第二点报警设定值，ADE2是第二点报警方式，Addr是通讯地址，baud是通讯波特率。要设置变送参数，同时长按set键与左键进入二级菜单，再短按set键切换参数，OUTL是变送输出量程下限，outH变送输出量程上限。
